Chapes

origine, sinistres, législation

Origine

Essais UGent et WTCB

Plus d'isolation dans la structure du sol, des carreaux plus grands et plus durs pressés, mais toujours la même chape. Cela conduit naturellement à des dommages/problèmes, que le WTCB et l'Université de Gand ont cartographiés via le projet de recherche (projet TETRA/IWT) et les ont regroupés dans la poche des sols intérieurs isolés. Staenis a effectué exactement les mêmes tests et a résolu tous les problèmes avec les chapes de finition, de sorte que les couches isolantes épaisses et les nouveaux formats de carreaux plus grands ne posent plus de problème.

Sinistres/problèmes en cours

Fissures et joints qui se détachent

Fissure dans le sol en carrelage

Ces dommages surviennent en raison de fortes tensions de retrait de la chape en combinaison avec le chauffage et le refroidissement de la structure du plancher, dus aux conditions météorologiques et au chauffage au sol.

Joints de dilatation

Joint de dilatation dans la chape et le carrelage

Les joints de dilatation doivent toujours être respectés dans une chape normalement armée, ce qui peut être moins esthétiquement plaisant. Si ceux-ci ne sont pas réalisés, la chape se divisera d'elle-même.

Affaissements

Affaissement de la couche d'isolation et déformation en forme de cuvette de la chape

Ce type de dommage est causé par la déformation de la chape normalement armée et provoque une dépression dans la couche isolante. On appelle cela le soulèvement / la formation en forme de cuvette / le bombement de la chape.

Législation

Législation CSTC TV 237

TV 237 CSTC (Centre Scientifique et Technique de la Construction)

Les Informations Techniques (TV) sont des publications du WTCB, qui servent de guide pour l'exécution de travaux dans divers domaines de la construction. Cette Information Technique n° 237 fournit des directives générales pour la pose de carrelages intérieurs en céramique.

Carreaux croisés ou carreaux + 60 cm sur vvw

Pose de carreaux avec joints croisés

Des dimensions de carrelage jusqu'à un maximum de 3.600 cm² (par exemple 60 x 60 cm) sont autorisées sur un chauffage au sol sans l'utilisation de systèmes préventifs, à condition que les règles générales de pose avec des joints droits soient respectées. Il est préférable d'éviter les poses décalées (joints de carrelage) sur les sols chauffants et les terrasses.

Dekvloervelden

Champs de chape avec joints de dilatation

Afin de minimiser les mouvements thermiques de la chape, il faut limiter la longueur des champs de chape à (5 à) 8 m et la surface à 40 à 50 m². Lors du positionnement des joints de dilatation, on cherche toujours à obtenir des champs rectangulaires avec un rapport longueur-largeur de maximum deux.

Solution = Grille Staenis

Compartimentage de la chape = chape sans tension

Chape traditionnelle vs chape avec treillis Staenis Effet de formation en forme de soucoupe sur la composition du plancher en chape

Sur les tableaux ci-dessus, vous pouvez lire le déplacement vertical par rapport au nombre de jours après la pose de la chape (avec 250 kg de ciment/m³). Ici, vous pouvez voir qu'une chape traditionnelle avec treillis ou fibres de renfort peut avoir jusqu'à 5 mm d'inégalité dans les coins, tandis qu'avec le treillis Staenis, toutes les valeurs sont 10 fois inférieures et donc aucun soulèvement/formation de cuvette/bombement de la chape ne se produit. Cela permet de poser un revêtement de sol plus rapidement, plus facilement et sans risque.

Remplace le treillis d'armature en fer = économie moyenne de 3 euros/m²

Le treillis d'armature n'est plus nécessaire grâce à la grille Staenis

Informations de base sur la chape : Il est important de savoir qu'une chape standard (un mélange de sable, de ciment et d'eau) après la pose rétrécira en moyenne de 0,7 mm par mètre lorsqu'elle sèche. Par exemple, avec une chape de 8 cm d'épaisseur, les 2 cm supérieurs sèchent le plus rapidement. En conséquence, la chape rétrécira dans les 2 cm supérieurs et présentera des fissures ou un effet en forme de soucoupe, qui se manifeste par la remontée des côtés et des coins de la chape. Généralement, le carrelage est posé à ce moment-là. Au fil du temps, la chape va sécher sur toute l'épaisseur, à travers les joints et les côtés du sol. Cela entraînera également un rétrécissement de la partie inférieure de la chape. Par conséquent, les carreaux et la chape sont soumis à d'énormes tensions et il y a un grand risque de carreaux fissurés, de revêtements de sol détachés, etc.

La grille Staenis divise la chape de manière à répartir considérablement les tensions. Aucune ou très peu de tensions restantes = pas de dommages dus au retrait et pas d'affaissements après quelques années.
Un treillis de renforcement standard ou des fibres sont conçus pour armer la chape sans couche isolante. Désormais, avec l'arrivée des couches d'isolation épaisses et des nouveaux formats de carreaux, ceux-ci causent de nombreux problèmes.

Remplace une natte de désolidarisation = économie de 30 euros/m² en moyenne

Grille Staenis: alternative moins chère au tapis de découplage

La grille Staenis divise la chape en surfaces de 0,5 x 0,5 m, ce qui répartit l'effet en forme de cuvette et se manifeste de manière minimale par compartiment. Ainsi, la chape reste soutenue par le support et les carreaux (revêtement de sol) ne subissent aucune tension, rendant inutile un tapis de découplage (+ collage) de 30 € / m². Cela peut rapidement vous faire économiser 1 500 € pour la surface du salon et des grands espaces.

Aucun joint de dilatation nécessaire dans la chape = économie moyenne de 3 euros/LM

Aucun joint de dilatation dans la finition du sol

Une chape traditionnelle est toujours divisée par un joint de dilatation après une distance moyenne de 6 à 8 mètres, en fonction du type de revêtement de sol et de la présence ou non d'un chauffage au sol. Comme il y a un joint de dilatation tous les demi-mètres avec la grille Staenis, il n'est pas nécessaire de placer un véritable joint de dilatation, ni dans la chape ni dans les carreaux. Ainsi, on obtient un résultat final beau et esthétique. Néanmoins, gardez à l'esprit qu'un joint de dilatation doit encore être placé pour les ouvertures inférieures à 110 cm.

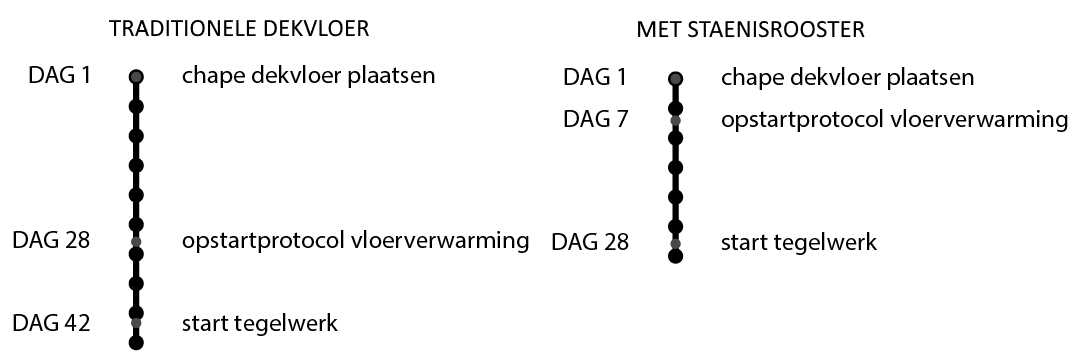

Démarrage beaucoup plus rapide du chauffage au sol possible = processus de construction accéléré

Chape avec chauffage au sol peut être carrelée plus rapidement grâce à la grille Staenis

Le temps d'attente pour démarrer le protocole de chauffage au sol avec une chape traditionnelle est de 28 jours. Après un ou plusieurs cycles de chauffage au sol, vous pouvez commencer à poser le revêtement de sol. Avec la grille Staenis, vous pouvez démarrer le protocole de mise en route du chauffage au sol après 7 jours et poser le revêtement de sol après 28 jours, quelle que soit l'épaisseur de la chape.

Calculez les quantités et visitez notre boutique en ligne

Boutique en ligne Staenis

Tous les produits / articles concernant la construction de planchers peuvent être trouvés dans cette boutique en ligne.

  • Tels que chape, stabilisé et mortier drainant livrés en silo
  • chape isolante (carrelable) livrée en sacs
  • Granulés de béton cellulaire recyclé livrés en sacs.
  • Ainsi que le matériel de pose pour placer ce niveau à plat, comme la grille Staenis, la planche à poncer et le chapeijzer.
