Compositions de sol CircoFloor
En fonction du type de revêtement de sol souhaité, il est possible de choisir entre les structures de sol suivantes.

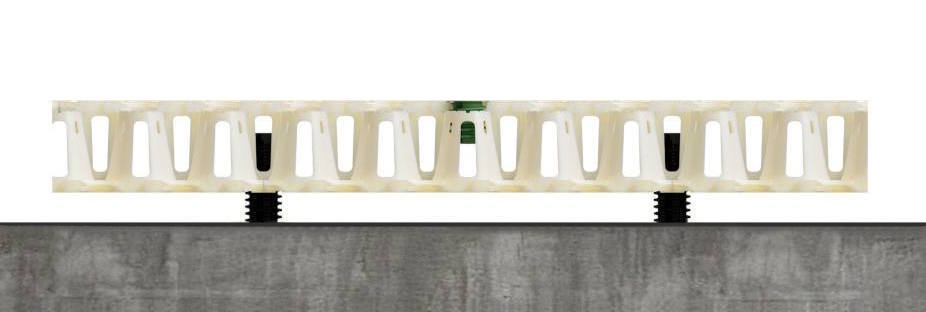

Sans revêtement
- Carreaux en céramique à clipser 28 mm (pour l'intérieur et la terrasse)
- Les carreaux peuvent être vus librement chez Staenis à Olsene
- Nieuwlandstraat 33, 9870 Olsene
Découvrez les carreaux en céramique à clipser dans la boutique en ligne

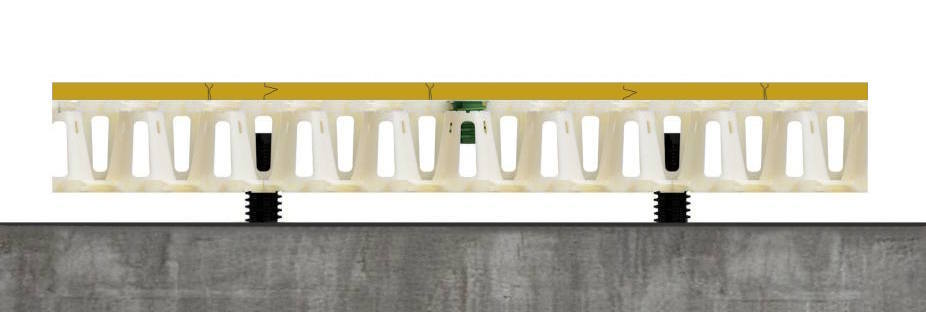

Quelques OSB (ou Durelis)
- Carreaux à clic Staenis
- Parquet multicouche
- DryTile
- Stratifié
- Vinyle à cliquer/PVC
- Tapis

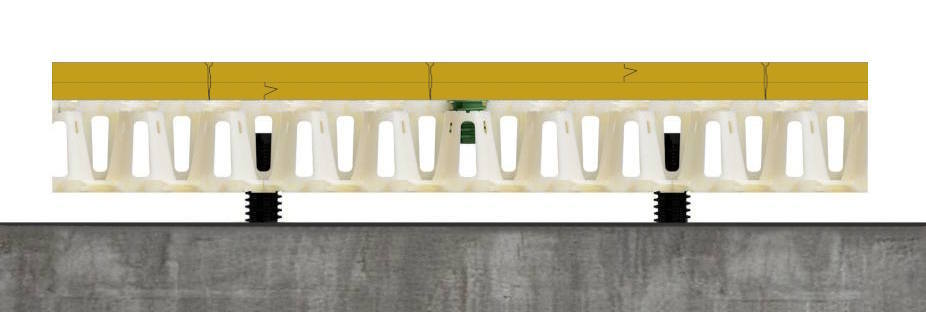

Double OSB (ou Durelis)
- Carreaux à clic Staenis
- Parquet multicouche
- DryTile
- Stratifié
- Vinyle à cliquer/PVC
- Tapis
- Liège collée

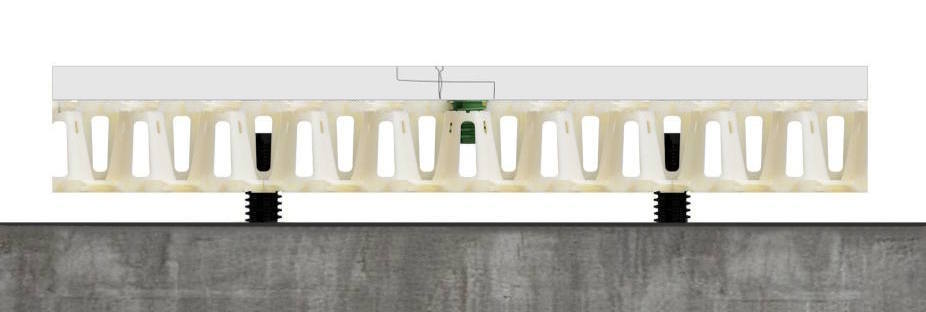

Fermacell avec lèvre (2e11/22)
- Carreaux à clic Staenis
- Parquet multicouche
- DryTile
- Stratifié
- Vinyle à cliquer/PVC
- Tapis
- Liège collée
- Revêtement de sol souple
- Carreaux en céramique
- Pierre naturelle

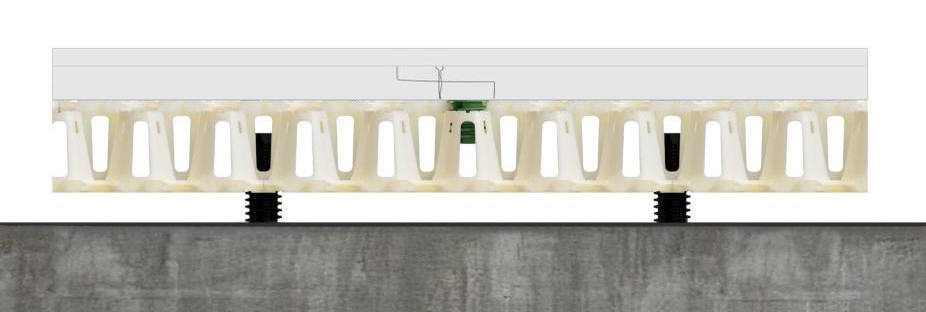

Fermacell met lip (2e11/22) + belastingspreidende laag
- Carreaux à clic Staenis
- Parquet multicouche
- DryTile
- Stratifié
- Vinyle à cliquer/PVC
- Tapis
- Liège collée
- Revêtement de sol souple
- Carreaux en céramique
- Pierre naturelle

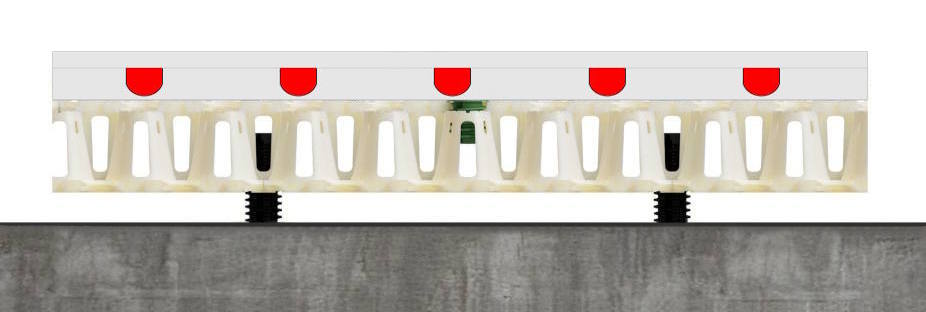

Fermacell/Uniwarm met vloerverwarming
- Carreaux à clic Staenis
- Parquet multicouche
- DryTile
- Stratifié
- Vinyle à cliquer/PVC
- Tapis
- Liège collée
- Revêtement de sol souple
- Carreaux en céramique
- Pierre naturelle
Spécifications techniques et panneaux
Domaines d'application : Bâtiments résidentiels, couloirs et combles, chambres et salles de bains d'hôtel, bureaux (y compris les couloirs). Convient également aux garages, après remplissage avec une chape isolante.
Charge ponctuelle admissible : 2,0 kN ; Charge de fonctionnement admissible : 3,0 kN/m² --- Installation de CircoFloor avec 14 vis de réglage par m²
Le système CircoFloor est parfaitement dimensionné pour les applications résidentielles standard. Pour les applications non résidentielles ou les charges plus importantes, une évaluation personnalisée est disponible sur demande.
Plaques de carrelage en céramique et pierre naturelle – Fermacell - Avec une dalle de béton stable comme support
| Carreaux en céramique | Épaisseur |
|---|---|
| 2e11 : dimension maximale 600 mm | ≥ 9 mm |
| 2e22 : dimension maximale 800 mm | ≥ 9 mm |
| 2e11 ou 2e22 + couche de répartition de charge : dimension maximale 1200 mm | ≥ 9 mm |
| Therm25 avec plaque supérieure : dimension maximale 800 mm | ≥ 6 mm |
| Therm25 avec plaque supérieure + couche de répartition de charge : dimension maximale 1200 mm | ≥ 6 mm |
| Pierre naturelle | Épaisseur |
|---|---|
| 2e11 ou 2e22 : dimension maximale 600 mm | ≥ 15 mm |
| 2e11 ou 2e22 + couche de répartition de charge : dimension maximale 800 mm | ≥ 15 mm |
| 2e11 ou 2e22 + couche de répartition de charge : dimension maximale 1200 mm | ≥ 20 mm |
Pour toute information supplémentaire, consultez les fiches techniques de Fermacell.
Plaquage de carreaux en céramique et de pierre naturelle – Knauf Brio - Avec une dalle de béton stable comme support
| Carreaux en céramique | Épaisseur |
|---|---|
| Brio 18 ou 23 : dimension maximale 600 mm | ≥ 9 mm |
| Brio 18 ou 23 + plaque Vidiwall : dimension maximale 1200 mm | ≥ 9 mm |
| 2 x Brio 18 : dimension maximale 1200 mm | ≥ 9 mm |
| Pierre naturelle | Épaisseur |
|---|---|
| Brio 18 ou 23 : dimension maximale 330 mm | ≥ 8 mm |
| Brio 23 : dimension maximale 600 mm | ≥ 10 mm en ≥ 20 mm |
| Brio 18 ou 23 + plaque Vidiwall : dimension maximale 600 mm | ≥ 10 mm en ≥ 20 mm |
| 2 x Brio 18 : dimension maximale 1200 mm | ≥ 20 mm |
Pour toute information supplémentaire, consultez les fiches techniques de Knauf.
Plaques pour autres revêtements de sol - Avec dalle de béton stable ou ossature en bois comme support
Knauf Brio et Fermacell
Charge ponctuelle 9x9 cm sans revêtement de sol : Fléchit de 0,5 mm avec 100 kg et de 1 mm avec 200 kg.- Brio 18 (ou plus résistant) ou 2e11 (ou plus résistant) pour : Stratifié, Parquet multicouche, Moquette, Clickvinyle/PVC, DryTile, couche de ragréage + revêtement de sol mince et élastique (vinyle, linoléum, liège, etc.) --- (Ces éléments de sol offrent un support plus rigide que le panneau OSB, grâce à leur rigidité supérieure tant dans le sens de la longueur que de la largeur. De plus, ils obtiennent de meilleurs résultats en matière d’acoustique.)
- * le parquet massif sur Brio 18 (ou plus fort) ou 2E11 (ou plus fort) n'est autorisé que dans certains cas. Pour cela, veuillez consulter les fiches techniques de Knauf Brio et Fermacell. Attention : il existe une différence entre les différents types de parquet, tels que le parquet massif, le parquet stratifié, la moquette, le parquet à lames, le parquet mosaïque, le parquet stratifié et les parquets à bois de bout. Le mode de fixation joue également un rôle : vissage, agrafage, collage ou pose libre ont chacun leur propre impact.
OSB et Durelis
Charge ponctuelle 9x9 cm sans revêtement de sol : Fléchit de 1 mm avec 100 kg et de 1,5 mm avec 200 kg.- OSB 12 mm pour : Stratifié, parquet flottant multicouche, Clickvinyl/PVC --- (OSB 12 offre une déflexion supplémentaire de 0,5 mm par rapport à OSB 18 ou plus épais)
- OSB 18 mm ou OSB 22 mm pour : Stratifié, parquet multicouche flottant ou collé*, Clickvinyl/PVC, DryTile --- (Nous privilégions l'OSB3 ou l'OSB4 de 18 mm. Un placage plus épais n'augmente pas la résistance à la compression, comme le montrent nos tests avec l'Agepan OSB 3 Ecoboard. Les panneaux OSB plus fragiles, en revanche, peuvent bénéficier d'une version plus épaisse : pour les panneaux moins rigides, un OSB de 22 mm peut offrir une résistance à la compression plus élevée qu'une version de 18 mm.)
- Durelis 12 + 12 mm (décalés) pour : Stratifié, parquet multicouche flottant ou collé*, Clickvinyl/PVC, DryTile, mastic Tec7 + revêtement de sol fin et élastique (vinyle, linoléum, liège, etc.) --- (Une double couche d'OSB ou de Durelis empêche les joints de bouger les uns par rapport aux autres, ce qui évite les marques dans le revêtement de sol.)
- * le parquet multicouche peut être collé sur un revêtement OSB 3/4, à condition que le système CircoFloor soit ancré au support avec au moins 4 vis à cadre par m² et que le revêtement OSB 3/4 soit fixé aux structures du système CircoFloor avec au moins 13 vis à bois par m².
- * Le parquet massif collé sur OSB ou Durelis n'est pas autorisé pour le moment. Cela nécessite un système CircoFloor renforcé de fibres, un placage correct et un nombre minimum de vis pour absorber adéquatement les contraintes.
Sans revêtement

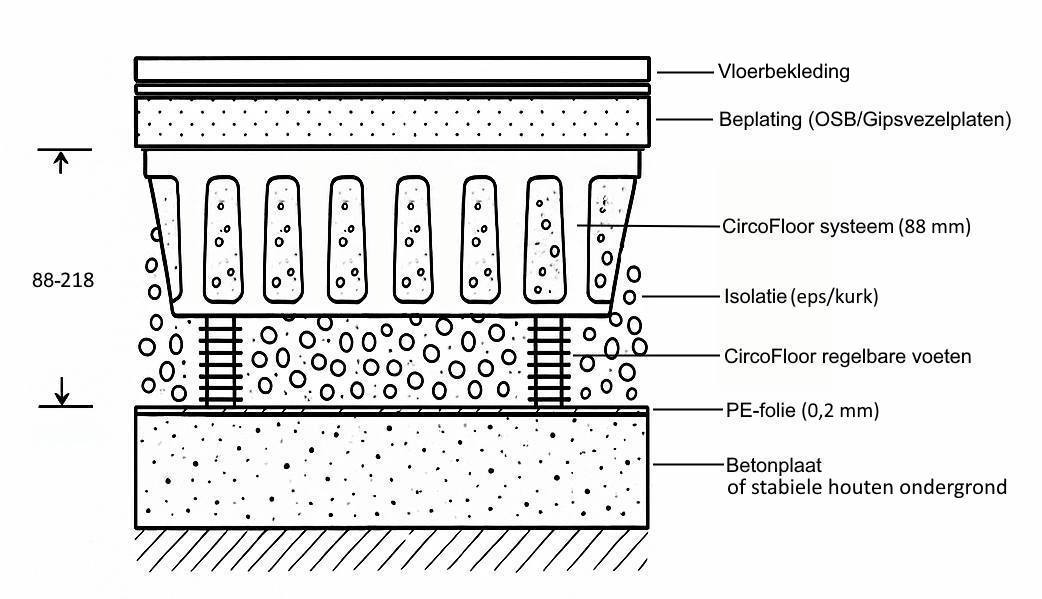

Il est possible de construire un plancher plus haut que 21,8 cm avec CircoFloor.
Le système CircoFloor peut également être utilisé pour construire un plancher extra haut. Des panneaux isolants peuvent être placés sur le CircoFloor ajusté, recouverts de deux panneaux OSB ou de panneaux de fibres-gypse (par exemple, Fermacell ou Knauf) disposés en croix.
Dans certaines situations, l'ajout d'isolants en vrac dans le système CircoFloor n'est pas nécessaire, car les panneaux isolants offrent déjà des performances thermiques suffisantes.
Veuillez noter que le choix du revêtement de sol (par exemple, la taille des carreaux) dépend du revêtement choisi. Par conséquent, consultez toujours les fiches techniques des revêtements de sol.
Un autre avantage de cette construction est que les tuyaux et les conduits restent totalement à l'abri de la pression et des agressions chimiques. La structure CircoFloor recouvre les éléments techniques, les empêchant d'être enfermés comme c'est le cas avec une chape isolante ou un revêtement PUR projeté. Ceci prolonge la durée de vie des tuyaux, permet des modifications ultérieures et contribue à une construction de plancher circulaire plus durable et à impact environnemental réduit.
