Manuel CircoFloor
Bienvenue dans le manuel du système CircoFloor. Dans ce guide photo, nous vous accompagnons étape par étape dans l'installation du système de plancher sec CircoFloor, afin que vous puissiez réaliser un sol durable de manière efficace et de qualité.
Télécharger la brochurePoints importants à considérer avant de commencer
Veuillez d’abord lire ces points dans leur intégralité. Ils déterminent la résistance, la planéité et la durée de vie de la structure du sol.
- Placez tous les panneaux texturés blancs dans la même direction. Les flèches en haut et les ailettes en bas doivent suivre la même direction.
- Pour chaque vis de réglage noire et vis de verrouillage verte, vérifiez si les plaques structurées blanches supérieure et inférieure sont complètement engagées.
- Utilisez le limiteur de couple ou l'embrayage à friction du tournevis afin que la tête de la vis de réglage noire ou de la vis de verrouillage verte ne soit pas endommagée.
- Installez les vis de blocage vertes dès que possible après l'installation des plaques structurées blanches et des vis de réglage noires. Ne marchez pas inutilement sur des pièces qui ne sont pas encore sécurisées.
- Il vaut mieux travailler un peu trop bas. Augmenter le système un peu après est plus facile que de tout baisser.
- Ne posez jamais une vis de réglage noire directement sur un tuyau, un câble ou un conduit de ventilation. Déplacez la vis de réglage ou placez un support supplémentaire à côté de l'obstacle.
Travaux préparatoires
Vérifiez la surface
La surface doit être stable, portante et exempte de saletés, de pièces pointues et de parties saillantes. Vérifiez au préalable où passent les tuyaux, canalisations, câbles ou conduits de ventilation.
Déterminer la hauteur totale de la construction
Tenez compte de la hauteur du CircoFloor, des vis de réglage noires courtes ou longues, du remplissage isolant, des OSB, Durelis, Fermacell, Knauf Brio ou plaque chauffante au sol, du sol final et de toutes les techniques sous le sol.

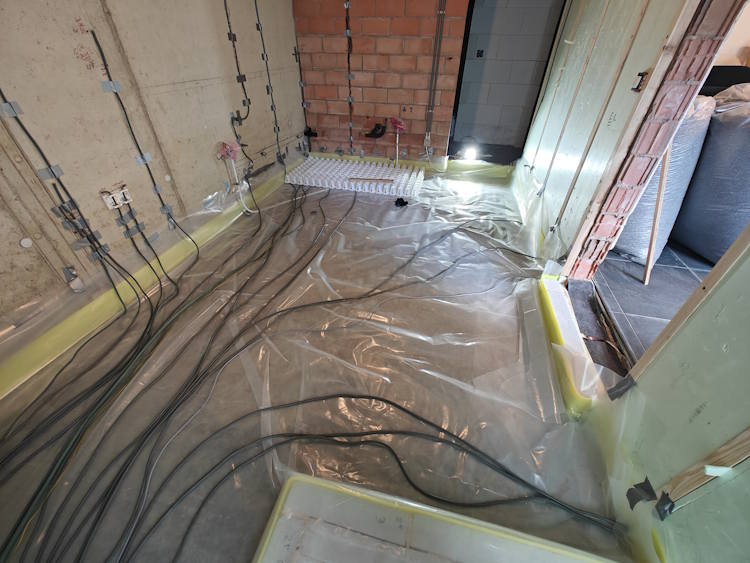

Feuille ou pare-vapeur
Placer une feuille PE de 0,2 mm sous CircoFloor en cas d'humidité résiduelle, de remontées d'humidité ou sur un sol en pleine terre sans barrière fiable contre l'humidité. Pour les surfaces froides, un pare-vapeur sur la face chaude de la couche isolante peut être nécessaire.
Si vous avez des doutes sur l'humidité ou la condensation, faites vérifier physiquement la structure et évitez d'utiliser deux couches imperméables.
Voir l'aide à la sélection des films et pare-vapeurPièces et noms
Assiette texturée blanche
La plaque blanche à partir de laquelle est construite la structure CircoFloor. Notez les flèches en haut et les ailerons en bas pour vérifier la direction.
Vis de réglage noire courte ou longue
La vis de réglage noire avec laquelle vous réglez la hauteur et tirez les plaques structurées blanches les unes vers les autres. Choisissez court ou long selon la hauteur de construction souhaitée.
Vis de verrouillage verte
La courte vis de verrouillage verte avec laquelle vous fixez la plaque de structure supérieure blanche, de sorte que les plaques de structure ne puissent plus s'ouvrir lorsqu'on marche dessus.
Sens de pose des panneaux texturés blancs
Placez tous les panneaux texturés blancs dans la même direction. Pour cela, regardez les flèches en haut et les ailettes en bas de la plaque de structure. Les flèches et les ailerons doivent suivre la même direction.
Continuez de préférence à travailler dans la même direction. De cette façon, les trous filetés restent bien alignés et les vis de réglage noires et les vis de verrouillage vertes peuvent assembler correctement les plaques.
Bien: la plaque supérieure et la plaque inférieure pointent dans la même direction.
Faux: tourné d'un quart de tour; les filetages des vis ne s'ajusteront alors pas correctement.
Vérifier : si une plaque ne ferme pas correctement ou si la vis est difficile à visser, vérifiez d'abord le sens. Ne forcez pas sur la vis.
Comment assembler correctement les plaques structurelles ?
La force de CircoFloor réside dans le fait que les panneaux structurels blancs s’emboîtent entièrement. La vis de réglage noire ou la vis de verrouillage verte ne doivent pas fixer les plaques en biais. La vis doit correctement tirer les plaques de structure supérieure et inférieure l'une vers l'autre.
- Rapprochez d’abord les assiettes texturées blanches aussi près que possible à la main.
- Utilisez les trous à double filetage pour rapprocher les plaques avec votre doigt.
- Vérifiez si la plaque supérieure et la plaque inférieure sont dans la même direction.
- Ensuite seulement, serrez la vis de réglage noire ou la vis de verrouillage verte.
- Laissez la vis rapprocher complètement les plaques et arrêtez-vous lorsque tout se connecte.
Si les plaques sont difficiles à emboîter, vissez temporairement une vis de réglage noire dans un trou adjacent et posez-la sur la surface. De cette façon, vous pouvez exercer plus de force vers le bas sur les plaques structurelles.
Bien: le fil rapproche complètement les deux plaques.
Faux: les plaques sont ouvertes et mal fixées.
Installer CircoFloor étape par étape
Le système CircoFloor est en grande partie assemblé sur une table de travail, afin que vous puissiez travailler confortablement sans solliciter votre dos.
Commencez par placer la première assiette texturée blanche sur la table.
Prenez la deuxième plaque structurée blanche et encliquez-la latéralement dans la première plaque structurée blanche, afin qu'elles soient fermement reliées.
Faites attention au sens d'installation ; assurez-vous que toutes les plaques texturées blanches sont placées dans la même direction pour une installation correcte.
Ajoutez la troisième assiette blanche texturée au tout.
Vérifiez l'orientation à l'intérieur de la plaque de structure ; les nervures en forme de flèche indiquent le sens d'installation correct.
Des flèches en haut indiquent également la bonne direction.
Placez la quatrième plaque structurée blanche sur la table et reliez-la aux plaques précédentes.
L'orientation correcte est cruciale pour garantir que les filetages correspondent et que la vis de réglage noire s'ajuste correctement.
Vérifiez la direction de la plaque structurée blanche supérieure et inférieure
Suivez toujours les flèches en haut et les ailettes en bas. Les deux panneaux texturés blancs doivent être orientés exactement dans la même direction, par exemple tous face au même mur ou côté rue.
Si les plaques structurées blanches supérieure et inférieure sont positionnées transversalement l'une en face de l'autre, le pas de vis est tourné d'un quart de tour. Les plaques restent alors ouvertes de 1 à 3 mm et ne s'emboîtent jamais complètement.
Vérifiez-le immédiatement dès qu'une pièce ne se ferme pas correctement ou se détache ultérieurement en raison de la tension ou de l'échauffement.
Placez une plaque structurée blanche à l'envers et dans le même sens au milieu et cliquez-la sur les quatre plaques structurées blanches environnantes.
Nous appelons cette pièce assemblée un champignon dans ce manuel : quatre plaques de structure inférieures blanches, une plaque de structure supérieure blanche et une vis de réglage noire au milieu.
Astuce : pour travailler plus vite et plus facilement, assemblez plusieurs champignons les uns à côté des autres sur la table.
Placez une vis de réglage noire au centre pour relier les quatre plaques de texture blanches inférieures à la plaque de texture blanche supérieure.
Même si un tournevis à tête plate suffit, c'est plus rapide avec un tournevis. Utilisez toujours le tournevis avec le limiteur de couple ou l'embrayage à friction engagé, afin de ne pas endommager la tête de la vis de réglage noire.
Astuce : affûtez un tournevis plat pour l'utiliser comme embout dans le tournevis. Utilisez de préférence un tournevis manuel pour le réglage fin final.
Ajustez la vis de réglage noire le plus près possible de la hauteur souhaitée.
Il vaut mieux travailler tout de suite ou juste un peu plus bas. Augmenter le système un peu après est plus facile que de tout baisser.
Placez la première pièce assemblée sur le support.
Vérifiez le film avant de continuer à construire
Si votre projet nécessite une feuille PE ou un pare-vapeur, celui-ci doit être installé correctement avant d'étendre davantage CircoFloor. La préparation complète se trouve en haut de ce manuel.
Retour aux travaux préparatoires
Réalisez un deuxième champignon et reliez-le latéralement à la première partie.
Faites toujours attention au sens de placement des plaques texturées blanches.
Déterminez la hauteur correcte du système CircoFloor à l'aide d'un point de référence.
Utilisez une latte en bois avec un trait de crayon pour ajuster facilement le système à la bonne hauteur. Ajustez soigneusement les derniers millimètres avec un tournevis à main.
Assurez-vous maintenant également que les deux champignons sont réglés à la bonne hauteur.
Travaillez rang par rang. Reliez d'abord deux champignons latéralement avec une plaque de structure supérieure blanche sur une longueur de 39 cm.
Ce n'est que lorsque quatre champignons se réunissent que vous placez la plaque structurée blanche supérieure restante au centre entre ces quatre champignons. Cet ordre garantit un meilleur alignement des plaques.
Vissez la vis de réglage noire au centre de la plaque de texture blanche supplémentaire, avec quatre coins de rencontre en bas, et laissez les filetages engrener les plaques de texture supérieure et inférieure ensemble.
Il est utile de rapprocher les plaques texturées blanches à la main tout en les vissant à travers les trous à double filetage.
Il est important que les plaques structurelles blanches se rapprochent lorsque vous tournez la vis de réglage noire. De cette façon, tout s'emboîte et les plaques forment un tout solide.
Vérifiez avec chaque vis de réglage noire que toutes les plaques structurées blanches sont correctement assemblées. Si nécessaire, desserrez la vis et réessayez.
Assurez-vous que les systèmes de clics latéraux sont toujours bien assemblés et non comme indiqué sur la photo.
Assurez-vous que les plaques structurées blanches supérieure et inférieure s'emboîtent toujours parfaitement et non comme indiqué sur la photo.
Développez davantage le système. Dès qu'une forme en L se forme, l'ensemble devient plus stable.
Continuez à installer le système CircoFloor selon l’espace que vous souhaitez couvrir.

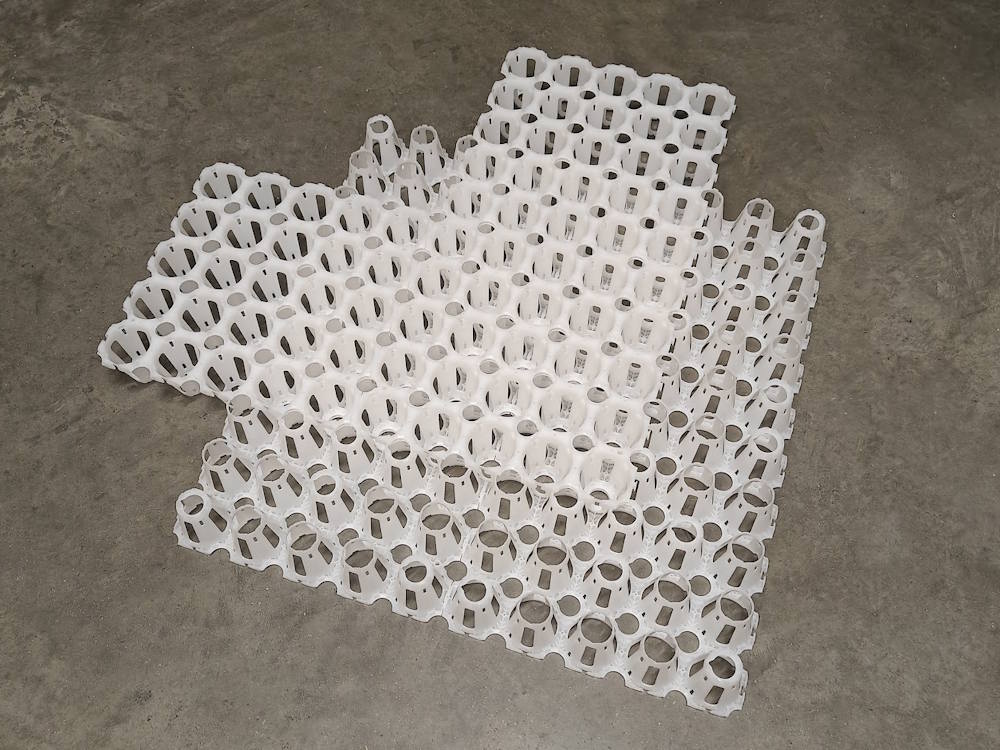

Il est utile de connecter à l'avance plusieurs panneaux texturés blancs.
Remettez les plaques structurées blanches dessus et fixez le tout avec des vis de réglage noires pour plus de stabilité.
Placez maintenant les vis de blocage vertes le plus rapidement possible pour relier fermement les plaques structurées blanches supérieures aux plaques de structure sous-jacentes.
La vis de verrouillage verte ne fonctionne pas immédiatement ?
Après les quatre vis de réglage noires, placez également la courte vis de verrouillage verte au milieu de la plaque de structure supérieure blanche.
Si cela ne fonctionne pas parce que les plaques se sont un peu affaissées, placez une vis de réglage noire supplémentaire dans un trou adjacent. Cela soulève les plaques de structure pour que vous puissiez vous appuyer dessus, emboîtez complètement les deux plaques structurées blanches puis placez correctement la vis de blocage verte.
Ne marchez pas inutilement sur des pièces qui ne sont pas encore fixées avec des vis de verrouillage vertes.
Continuez à construire le système jusqu'à ce que toute la surface du sol soit couverte.
Utilisez une meuleuse avec un disque à découper le fer pour ajuster facilement le système en haut et en bas.
En empilant plusieurs systèmes les uns sur les autres et en utilisant un disque de coupe plus grand, vous pouvez couper plusieurs structures à la longueur en même temps.
Decouper CircoFloor a la bonne dimension en toute securite
Vous pouvez facilement decouper les plaques de structure CircoFloor avec une disqueuse.
Une scie peut aussi convenir, mais ne la faites pas tourner trop vite. Si la vitesse est trop elevee, le plastique fond et la lame peut se bloquer dans la plaque.
Finitionnez les bords du système avec les pièces découpées sur mesure.
Selon la couche supérieure, vous pouvez raccorder précisément ou un peu moins précisément contre le mur.
Lors de l'utilisation d'une plaque OSB plus épaisse sur les plaques de structure, il est acceptable de rester à quelques centimètres du bord.
Faites toujours attention au sens des pièces coupées, c'est important afin de pouvoir utiliser ensuite la double vis.
Placez des vis de réglage dans les trous filetés près du mur pour un soutien supplémentaire.
Choisissez de préférence des trous à double filetage pour une capacité de charge supplémentaire.
Vissez les vis de blocage vertes restantes dans les plaques structurelles blanches pour une connexion solide.
En plus de chaque vis de réglage noire, vous pouvez fixer jusqu'à quatre vis de cadre à la surface.
Base en bois : aucun pré-perçage n'est nécessaire. Placez une vis de cadre tous les 1 m² pour plus de stabilité.
Surface en béton : percer d'abord un trou de Ø 6 mm à travers le trou existant dans la plaque structurelle puis visser la vis du cadre. Insérez toujours au moins quelques vis de cadre pour fixer le système.
Ne serrez pas trop la vis ; Une fois fixé au sol, le système est sécurisé. Grâce au filetage dans la plaque de structure, vous n'avez pas besoin de tourner la vis à fond ; une fois qu'il s'accroche au sol, le système est réparé.
Le parquet multicouche peut être collé sur un panneau OSB 3/4, à condition que le système CircoFloor soit ancré au support avec au moins quatre vis à cadre par m² et que le panneau OSB 3/4 soit fixé au système CircoFloor avec au moins 13 vis à bois par m².
Pour pouvoir coller des carreaux sur CircoFloor, la surface ne doit fléchir que très légèrement sous une certaine charge ponctuelle.
C'est pourquoi il est important, lors du carrelage, de placer une vis de réglage noire supplémentaire à côté de chaque vis de blocage verte.
Même avec un revêtement de sol flottant, les vis de réglage supplémentaires limitent la flèche, bien que cela ne soit pas nécessaire.
Dans les versions futures, la structure sera en plastique renforcé de fibres, ce qui rendra ces 7 vis de réglage supplémentaires superflues.
Le système est maintenant parfaitement plat et solidement fixé au support.
Appliquer des granulés d'isolation
Ne remplissez le système qu'une fois que les plaques structurelles blanches sont correctement assemblées, que les vis de réglage noires sont à la bonne hauteur et que les vis de blocage vertes ont été placées.
Vous pouvez maintenant remplir le système CircoFloor avec un matériau isolant sous forme de granulés en vrac.
Utilisez une brosse ou une latte pour répartir les granulés de manière uniforme jusqu'à ce que le système soit complètement rempli, y compris les espaces en dessous.
Vous remarquerez maintenant que le bruit des pas est considérablement atténué et que le sol est de haute qualité.
Vous pouvez facilement presser l’isolation en vrac avec un panneau de structure blanc en vrac.
Une fois que le système est isolé, vous pouvez le plaquer et le finir selon vos souhaits.
Installer des panneaux OSB, Fermacell ou un chauffage au sol
Vérifiez sur la page de construction du sol quelle plaque supérieure convient à la finition de votre sol. La plaque choisie détermine la rigidité, la portée, la charge ponctuelle et la finition.
Voir les structures et les finitions des sols Voir le chauffage au sol sec
Vissez les plaques OSB sur les parties plates du système. Utilisez les plaques texturées blanches comme modèle pour déterminer où visser.
Utilisez toujours des vis d'un diamètre de 4,5 mm, qui ont un filetage sur toute la longueur, sans tige plate, pour une adhérence optimale.
Placer 3 vis sur toute la largeur de la plaque OSB tous les +- 40 cm. Il est recommandé de placer 13 vis par m².
Une vis d'un diamètre de 4,5 mm a une force d'arrachement maximale de 40 kg.
Vous pouvez également créer vous-même un modèle qui montre parfaitement où vous pouvez visser.
Ici vous pouvez voir un dessin avec des dimensions.
Ce moule à vis en plastique peut également être acheté via notre boutique en ligne avec les produits CircoFloor. Vous cliquez le gabarit dans les plaques structurelles blanches, de sorte que vous voyez immédiatement où vous pouvez placer les vis à bois en toute sécurité.
Voir le gabarit de vissage CircoFloor dans la boutique en ligne
Cela simplifie grandement le vissage de l'OSB au système CircoFloor.
Travaux sur des tuyaux, des conduits et des obstacles
Situation 1 : la hauteur est suffisante
Lorsqu'il y a suffisamment de hauteur, placez CircoFloor sur le tuyau ou le tuyau. Le tuyau reste libre sous le système.
- Ne placez pas la vis de réglage noire directement sur le tube.
- Déplacez la vis de réglage vers un autre trou fileté.
- Si nécessaire, placez des vis de réglage noires supplémentaires à gauche et à droite du tube pour plus de solidité.
- Assurez-vous que le tube n'est pas comprimé.
Bien: les vis de réglage noires se trouvent à côté du tube.
Faux: une vis de réglage noire charge directement le tube.
Situation 2 : le tuyau est trop haut
Si le tuyau est trop haut pour y placer CircoFloor, considérez le tuyau comme un obstacle ou un mur. Travailler avec CircoFloor jusqu'à la zone des tuyaux, puis combler avec la plaque supérieure, par exemple OSB ou un panneau de fibres de gypse approprié.
Situation 3 : conduit de ventilation ou obstacle large
Pour les obstacles plus larges tels que les conduits de ventilation, vous travaillez avec un support supplémentaire à côté du conduit. La portée est déterminée par la plaque supérieure. Placez des vis de réglage noires supplémentaires à côté de l'obstacle afin que la plaque ne se plie pas trop.
Portée maximale
La distance standard entre les vis de réglage noires est de 39 cm. C'est la taille normale du module CircoFloor.
Lorsque vous devez franchir un tuyau ou un obstacle, la portée maximale est déterminée par la plaque supérieure placée sur CircoFloor. À titre indicatif, un maximum de 50 cm dans une direction peut être utilisé avec une plaque OSB appropriée de 22 mm, à condition que des vis de réglage supplémentaires soient placées à côté de l'obstacle.
En cas de doute : utilisez 39 cm ou ajoutez un support supplémentaire. Consultez également la fiche technique du plateau supérieur choisi.
Résoudre les surplombs et les bords
Parfois, CircoFloor ne peut pas être placé complètement contre le mur ou sous un obstacle. Dans ce cas, la plaque supérieure peut créer un petit surplomb.
- Laissez le système CircoFloor s'arrêter légèrement avant le porte-à-faux.
- Placez une latte en bois solide ou un support de bord approprié contre le mur à la bonne hauteur.
- Vissez fermement cette latte dans le mur ou la sous-construction.
- Laissez l’OSB ou le panneau de fibres de gypse s’étendre sur CircoFloor jusqu’à la latte.
- Vérifiez que la plaque ne se plie pas.
Lorsque le découplage acoustique est important, une connexion solide au mur peut transmettre le son. Dans ce cas, ajoutez une bande acoustique ou une solution de bordure appropriée ou faites vérifier la structure détaillée.
Principe: la plaque supérieure continue de servir de support de bord robuste contre le mur.
Erreurs courantes
La vis de réglage est difficile à tourner. Et maintenant ?
Vérifiez d’abord si la plaque supérieure et la plaque inférieure sont dans la même direction et si les trous filetés s’emboîtent bien. Ne forcez pas sur la vis.
Les plaques structurelles restent ouvertes.
Les plaques ne sont probablement pas complètement alignées ou l'orientation est incorrecte. Tirez les plaques l'une vers l'autre via les doubles trous filetés et resserrez la vis.
Une vis de réglage peut-elle reposer sur un tube ?
Non. Déplacez la vis de réglage noire vers un autre trou ou placez des vis de réglage noires supplémentaires à côté du tube.
Quand dois-je installer les vis de blocage vertes ?
Dès que possible après l'installation des plaques structurées blanches et des vis de réglage noires. Cela signifie que les plaques ne peuvent plus s'ouvrir lorsqu'on marche dessus.
Comment régler les derniers millimètres ?
Utilisez de préférence un tournevis à main pour un réglage fin. De cette façon, vous pouvez travailler avec plus de précision et éviter de trop serrer la vis.
Voici comment installer le système CircoFloor de manière efficace et de qualité supérieure.
