Handleiding CircoFloor

Neem de tweede witte structuurplaat en klik deze zijwaarts in de eerste witte structuurplaat, zodat ze stevig verbonden zijn.

Let op de plaatsingsrichting; zorg ervoor dat alle witte structuurplaten in dezelfde richting worden geplaatst voor een correcte montage.

Voeg de derde witte structuurplaat toe aan het geheel.

Controleer de richting aan de binnenkant van de structuurplaat; de ribben in pijlvorm geven de juiste plaatsingsrichting aan.

Ook aan de bovenkant wijzen pijltjes de correcte richting aan.

Plaats de vierde witte structuurplaat op de tafel en verbind deze met de vorige platen.

De juiste richting is cruciaal om ervoor te zorgen dat de schroefdraad overeenkomt en de zwarte instelschroef goed past.

Plaats een witte structuurplaat omgekeerd en in dezelfde richting in het midden en klik deze vast aan de vier omliggende witte structuurplaten.

Dit gemonteerde deel noemen we in deze handleiding een paddenstoel: vier onderste witte structuurplaten, één bovenste witte structuurplaat en één zwarte instelschroef in het midden.

Tip: om sneller en eenvoudiger te werken, monteer je meerdere paddenstoelen naast elkaar op tafel.

Plaats een zwarte instelschroef in het midden om de vier onderste witte structuurplaten met de bovenste witte structuurplaat te verbinden.

Hoewel een platte schroevendraaier volstaat, gaat het sneller met een schroefmachine. Gebruik de schroefmachine altijd met ingeschakelde koppelbegrenzer of slipkoppeling, zodat de kop van de zwarte instelschroef niet beschadigd raakt.

Tip: slijp een platte schroevendraaier af om als bit te gebruiken in de schroefmachine. Gebruik voor de laatste fijnregeling bij voorkeur een handschroevendraaier.

Stel de zwarte instelschroef zo dicht mogelijk bij de gewenste hoogte af.

Werk liever meteen juist of net iets lager. Het systeem achteraf iets omhoog draaien is eenvoudiger dan alles lager zetten.

Plaats het eerste samengestelde deel op de ondergrond.

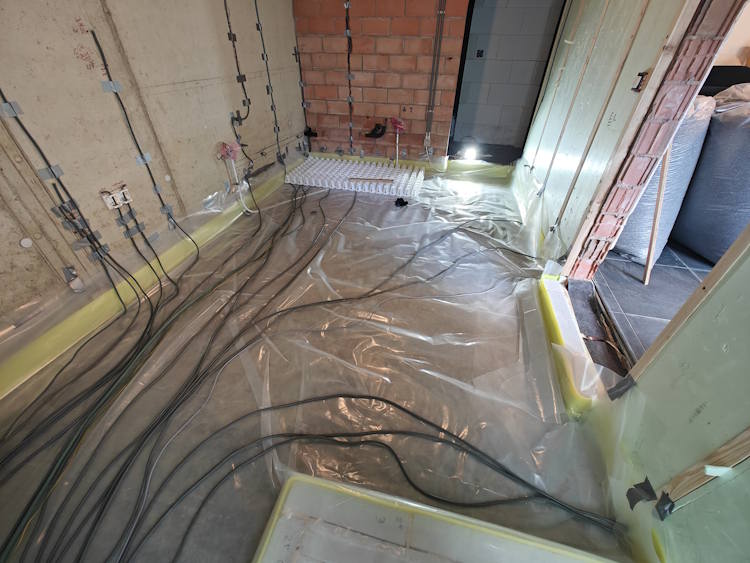

Controleer de folie vóór je verder opbouwt

Als jouw project PE-folie of een damprem nodig heeft, moet die correct liggen vóór je CircoFloor verder uitbouwt. De volledige voorbereiding staat bovenaan deze handleiding.

Maak een tweede paddenstoel en verbind deze zijdelings met het eerste deel.

Let nog steeds op de plaatsingsrichting van de witte structuurplaten.

Zorg nu ook dat beide paddenstoelen op de correcte hoogte zijn afgeregeld.

Werk rij per rij. Verbind eerst twee paddenstoelen zijdelings met een bovenste witte structuurplaat over de lengte van 39 cm.

Pas zodra vier paddenstoelen samenkomen, plaats je de overblijvende bovenste witte structuurplaat centraal tussen die vier paddenstoelen. Deze volgorde zorgt dat de platen beter uitlijnen.

Schroef de zwarte instelschroef in het midden van de extra witte structuurplaat, met vier samenkomende hoeken onderaan, en laat de schroefdraad de bovenste en onderste structuurplaten in elkaar grijpen.

Het helpt om de witte structuurplaten met de hand naar elkaar te duwen tijdens het schroeven via de dubbele schroefdraadgaten.

Het is belangrijk dat de witte structuurplaten zich naar elkaar toe trekken bij het indraaien van de zwarte instelschroef. Zo klikt alles in elkaar en vormen de platen een sterk geheel.

Controleer bij iedere zwarte instelschroef dat alle witte structuurplaten mooi in elkaar zitten. Maak indien nodig de schroef terug los en probeer opnieuw.

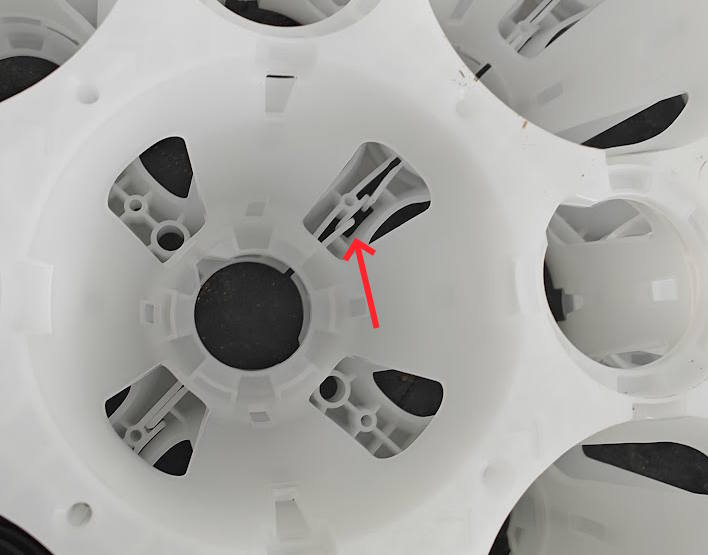

Let erop dat de zijdelingse kliksystemen steeds netjes in elkaar zitten en niet zoals op de foto.

Let erop dat de bovenste en onderste witte structuurplaten steeds netjes in elkaar haken en niet zoals op de foto.

Bouw het systeem verder uit. Zodra er een L-vorm ontstaat, wordt het geheel stabieler.

Ga door met het opbouwen van het CircoFloor-systeem volgens de ruimte die u wilt bedekken.

Het helpt om op voorhand meerdere witte structuurplaten aan elkaar te verbinden.

Plaats opnieuw de witte structuurplaten bovenop en fixeer het geheel met zwarte instelschroeven voor extra stabiliteit.

Plaats nu zo snel mogelijk de groene vastzetschroeven om de bovenste witte structuurplaten stevig te verbinden met de onderliggende structuurplaten.

Blijf het systeem opbouwen totdat het volledige vloeroppervlak is bedekt.

Gebruik een slijpschijf met een ijzersnijschijf om het systeem eenvoudig aan de boven- en onderkant op maat te slijpen.

Door meerdere systemen op elkaar te stapelen en een grotere slijpschijf te gebruiken, kunt u meerdere structuren tegelijk op lengte snijden.

Werk de randen van het systeem af met de op maat gesneden stukken.

Afhankelijk van de bovenlaag kunt u nauwkeurig of iets minder nauwkeurig tegen de muur aansluiten.

Bij gebruik van een dikkere OSB-plaat op de structuurplaten is het acceptabel om enkele centimeters van de rand af te blijven.

Let steeds op de richting van de afgesneden stukken, dit is belangrijk zodat je erna de dubbele schroefdraad kan gebruiken.

Plaats instelschroeven in de schroefdraadgaten dicht bij de muur voor extra ondersteuning.

Kies bij voorkeur gaten met dubbele schroefdraad voor extra draagkracht.

Draai de resterende groene vastzetschroeven in de witte structuurplaten voor een solide verbinding.

Naast elke zwarte instelschroef kun je tot vier kozijnschroeven in de ondergrond bevestigen.

Houten ondergrond: voorboren is niet nodig. Plaats om de 1 m² één kozijnschroef voor extra stabiliteit.

Betonnen ondergrond: boor eerst een gat Ø 6 mm door het bestaande gat in de structuurplaat en draai vervolgens de kozijnschroef in. Plaats altijd minimaal enkele kozijnschroeven in om het systeem te fixeren.

Draai de schroef niet te strak aan; zodra hij in de ondergrond vastzit, is het systeem geborgd. Dankzij de schroefdraad in de structuurplaat hoef je de schroef niet volledig naar beneden te draaien; zodra hij in de ondergrond vastgrijpt, staat het systeem vast.

Meerlagig parket kan worden verlijmd op OSB 3/4-beplating, mits het CircoFloor-systeem met minimaal vier kozijnschroeven per m² aan de ondergrond is verankerd en de OSB 3/4-beplating met minimaal 13 houtschroeven per m² aan het CircoFloor-systeem is bevestigd.

Om tegels te kunnen verlijmen op CircoFloor, mag de oppervlakte slechts minimaal doorbuigen bij een bepaalde puntbelasting.

Daarom is het belangrijk, bij betegeling, om naast elke groene vastzetschroef één extra zwarte instelschroef te plaatsen.

Ook bij zwevende vloerbekleding beperken de extra instelschroeven de doorbuiging, al is dit niet noodzakelijk.

In toekomstige versies zal de structuur uit vezelversterkte kunststof bestaan, waardoor deze 7 extra instelschroeven overbodig worden.

Het systeem staat nu perfect vlak en is stevig bevestigd aan de ondergrond.

U kunt het CircoFloor-systeem nu vullen met isolatiemateriaal in de vorm van losse korrels.

Gebruik een borstel of een lat om de korrels gelijkmatig te verdelen totdat het systeem volledig gevuld is, inclusief de ruimtes eronder.

Je zal nu opmerken dat het stapgeluid enorm gedempt wordt en de vloer kwalitatief aanvoelt.

Je kan de losse isolatie makkelijk aandrukken met een losse witte structuurplaat.

Nadat het systeem geïsoleerd is, kunt u het beplaten en verder afwerken naar wens.

Schroef OSB-platen vast op de platte delen van het systeem. Gebruik de witte structuurplaten als mal om te bepalen waar u moet schroeven.

Gebruik altijd schroeven met diameter 4,5 mm, die over de gehele lengte schroefdraad hebben, zonder platte schacht, voor optimale grip.

Plaats 3 schroeven over de breedte van de OSB-plaat en dit om de +- 40 cm. Het plaatsen van 13 schroeven per m² is aan te raden.

Eén schroef met een diameter van 4,5 mm heeft een maximale uittrekkracht van 40 kg.

Je kan ook zelf een mal creëren die perfect aantoont waar je kan schroeven.

Hier kan je een tekening met afmetingen zien.

Deze kunststof schroefmal is ook te koop via onze webshop bij de CircoFloor-producten. Je klikt de mal in de witte structuurplaten, zodat je meteen ziet waar je houtschroeven veilig kan plaatsen.

Dit vereenvoudigt enorm het vastschroeven van de OSB aan het CircoFloor-systeem.

Zo plaatst u het CircoFloor-systeem op een efficiënte en hoogwaardige manier.
